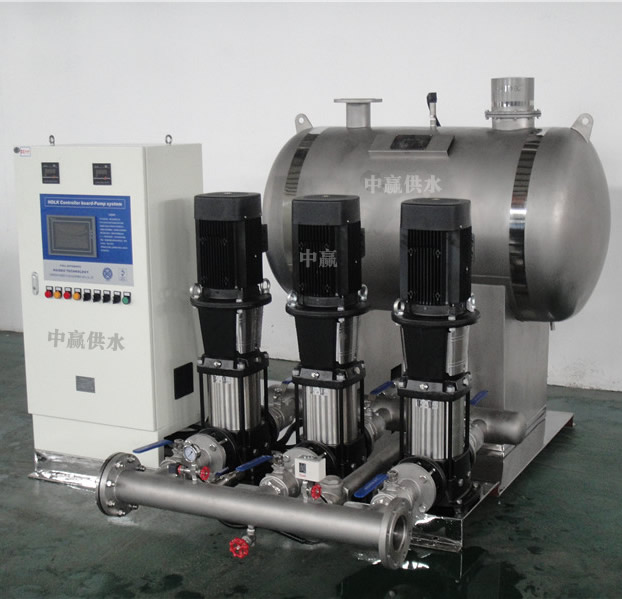

ZWL型水箱式管網疊壓供水設備關注節能共傳綠能量
ZWL型水箱式管網疊壓供水設備關注節能共傳綠能量
ZWL型水箱式管網疊壓供水設備概述
ZWL型水箱式管網疊壓供水設備是由水箱，防倒流裝置（根據需要設置），穩流罐（立式或臥式），防負壓裝置，水泵機組，限壓保護裝置，膨脹罐（根據需要設置），控制儀表，控制柜，閥門，管路系統，配套附件等組成，從供水管網直接吸水，通過壓力傳感器檢測出壓力，將檢測值和設定值進行比較，計算出在市政自來水管網的原有壓力的基礎上需要增加的壓力值，確定水泵投入臺數和變頻器輸出頻率，調整水泵的轉速以符合用水曲線實現恒壓供水或變壓供水。ZWL型水箱式管網疊壓供水設備最大程度利用了市政管網自來水的原水壓力，對市政管網不產生負壓，用不銹鋼穩流灌和管件，減少了用水的二次污染，是新一代供水領域的節能產品。
ZWL型水箱式管網疊壓供水設備功能特點
1、自動消除負壓
系統與市政自來水管網直接吸水疊壓供水而不造成市政管網出現負壓。中贏供水采用高品質的材料和附件設備，通過吸收、改良，自主研發了多功能、能夠提供尖端水準的精密控制的成套設備，綜合已經達到世界領先水平。
2、疊壓節能
設備在運行時借助市政自來水的壓力，在原有管網壓力的基礎上疊加所需的壓力差，差多少，補多少，充分利用管網的余壓，系統自動調整水泵運行臺數或調整水泵轉速，實現一直高效率點運行。當進水壓力能滿足設計壓力時，水泵進入休眠節能狀態。因此大大節省了運行費用，符合國家節能的要求。
3、定時自動循環清浩水箱
設備能在用水高峰時自動切換到水箱吸水兩小時左右，以保證水箱的水一天的循環。
4、壓力控制
設備實時通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較，計算出在市政自來水管網余的壓基礎上需要增加的壓力值，確定水泵投入臺數和變頻器輸出頻率，調整水泵的轉速實現疊壓恒壓供水或疊壓變壓供水的控制。
5、自動化程度高
系統具有手動啟動停止、自動啟動停止方式、預留遠距離操作接口、備用泵自動切換、壓力控制（恒壓/變壓）、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、跳閘保護等功能，系統全自動運行無須專人值守，人機界面，可遠程調整、監測和維護。
6、衛生
系統全密封運行，異物不能進入系統內部，不與空氣直接接觸。如防負（降）壓裝置啟動時，膜濾裝置將空氣中的細菌擋住，不進入系統，防止用水二次污染。水箱等主要過流部件均采用304不銹鋼制造，確保用水衛生，滿足人們對飲用水越來越高的要求，也符合國際涉水衛生規范。
7、停電不停水
系統直接和市政自來水管網相連，在停電時加壓泵雖停止工作，但自來水管網壓力依舊可維持低區用戶供水，即使在停水時，用戶也可以靠穩流灌存水維持短時間供水。
8、斷水或缺水保護
系統在進水?dāng)嗨蛉彼畷r，進水口壓力下降到設定值時，系統自動切換到水箱吸水。當設備恢復進水且達到設定條件時，設備自動恢復正常運行。
9、安裝簡單快捷
設備100%在公司成套試壓、調試后出廠，故障率極低。現場只需將設備大件組裝起來，連接進、出水管法蘭即可，施工周期短，安裝簡單。
10、備用泵
系統配備一臺備用泵，備用泵的供水能力不小于最大一臺工作泵的供水能力，確保在水泵更換易損件或更換水泵時不影響設備供水能力。
ZWL型水箱式管網疊壓供水設備結構及組成
ZWL型水箱式管網疊壓供水設備是由水箱，防倒流裝置（根據需要設置），穩流罐，水泵機組，限壓保護裝置，膨脹罐，控制儀表，控制柜，閥門，管路系統，配套附件等組成。
1、控制柜
中贏供水獨立研發的多功能智能疊壓供水設備專用控制柜（觸摸屏或多功能控制面板），是采用丹麥丹佛斯公司或瑞士ABB公司最新技術專業供水變頻器或同等檔次國際著名品牌變頻器，國際著名品牌的電器元件和控制模塊，保證控制柜穩定可靠，控制方式靈活，抗干擾能力強，對環境的電磁污染小。
2、不銹鋼水箱和穩流罐
水箱和穩流罐為304 不銹鋼材料制成，穩流罐以1.0MPa的壓力保持15分鐘壓力試驗，配備防負壓裝置和液位開關，在管網壓力波動時穩流罐內的水能作為補充起到穩流作用。
3、水泵機組
水泵采用丹麥格蘭富多級立式離心泵，國內外著名品牌止回閥、球閥或蝶閥，儀表、進出水管、管件這些材質采用304不銹鋼，這些和機組底座一起構成水泵機組。
4、膨脹罐
膨脹罐是一種密閉壓力容器，當設備流量夠大時，水泵直接供水，膨脹罐起到穩壓作用，當工況小流量時，系統設備自動進入休眠節能狀態，膨脹罐里的被壓縮氣體的壓力把罐內的水輸送力出來，補充用戶的小流量和零星流量。
5、防倒流裝置
也叫防污隔斷閥，由于采用了新工藝和新的設計理念，比普通止回閥效果更好，當進口的壓力小于出口水壓時，可以達到滴水不流，以保證自來水管網水質不受回流污染的特殊水力控制裝置。
ZWL型水箱式管網疊壓供水設備參數范圍
壓力范圍：0.3MPa～2.0 MPa
流量范圍：2m3/h～1000 m3/h
ZWL型水箱式管網疊壓供水設備使用環境
環境溫度：4℃－40℃。
相對濕度：＜90％（20℃）。
介質溫度：0℃－70℃。
供電頻率：50Hz±5％。
供電電壓：380V±10％。
海拔高度：不超過1000m。
設備運行地點應無導電或爆炸性塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸氣。
ZWL型水箱式管網疊壓供水設備主要適用范圍
1、居民生活用水：如新建、改造、擴建的居住小區生活用水。尤其是高樓疊壓供水。
2、供水改造：如居民生活用水和商用大廈用水的水箱加變頻供水和氣壓供水改造。
3、消防供水：如各種新建項目消防供水。
4、循環供水和補水系統：如鍋爐和空調等各種循環水和補水系統。
5、自來水管網加壓站：如供水管網中間加壓泵站。
6、商用大廈：如賓館、寫字樓、百貨商場、大型桑拿浴等。
7、制 造 業：如生產制造、洗滌裝置、食品工業、工廠 。
8、公共場所：如醫院、學校、體育館、高爾夫球場、機場。
9、灌 溉：如公園、游樂場、果園、農場等 。
