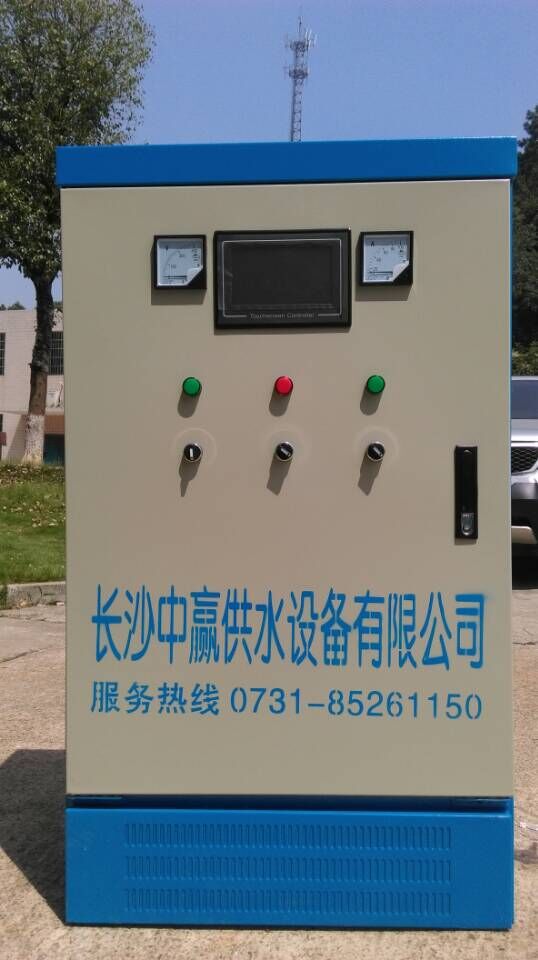

2015無塔變頻供水設備中的變頻水泵控制柜功能介紹
2015無塔變頻供水設備中的變頻水泵控制柜功能介紹
變頻水泵控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的水泵自動控制。
變頻水泵控制柜典型應用：恒壓供水、消防、噴淋、中央空調、給排水、港口機械、機床、鍋爐、造紙機械、食品機械等?！?/span>
變頻水泵控制柜控制類型：
1、液位控制：該控制柜配高性能浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停?！ ?/span>
2、壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。
3、溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合?！ ?/span>
4、時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。
變頻水泵控制柜啟動方式
直接啟動、星三角降壓啟動、自耦降壓啟動、軟啟動及變頻啟動等。使用時應該根據供電條件等因素選擇適當的啟動方式?！?/span>
變頻水泵控制柜功能介紹：
1、 消防泵控制柜
消防泵控制柜分消火栓用控制柜、自動噴淋用控制柜及消防穩壓泵控制柜等，可分一用一備和二用一備等。工作泵故障時備用泵延時自動投入，水泵由消火栓箱內按鈕、水流繼電器、壓力開關及消防系統等控制，水源無水報警。并設有工作狀態(手動、自動)選擇開關，信號指示及反饋?？膳湎姥矙z等功能?！ ?/span>
2、 生活給水泵(恒壓給水)控制柜
生活給水泵(恒壓給水)控制柜分液位控制柜、壓力控制柜及恒壓變頻控制柜等，可以分為一用一備、二用一備等。工作泵故障時備用泵延時自動投入，水泵由水箱水位控制、壓力表控制及遠程控制系統等控制，恒壓給水是管網壓力通過遠傳壓力表或壓力變送器檢測，經過運算輸出4-20mA或0-10V給變頻器，變頻器根據信號調節水泵轉速來滿足水泵流量變化要求，從而實現恒壓變量給水，節約能源。并設有工作狀態(手動、自動)選擇開關，信號指示及反饋。水源無水報警及自動停泵保護?！ ?/span>
3、 熱水循環泵控制柜
熱水循環泵控制柜可控制一臺或多臺水泵，一般是一用一備，兩臺互為備用，工作泵故障時備用泵自動投入，也可以輪換工作。水泵由溫度控制或遠程控制。并設有工作狀態(手動、自動)選擇開關，信號指示及反饋
4、 冷凍(冷卻)水泵控制柜
冷凍(冷卻)水泵控制柜控制多臺水泵，一般都是互為備用，輪換工作，工作泵故障時備用泵自動投入由控制器或遠程控制。并設有工作狀態(手動、自動)選擇開關，信號指示及反饋
5、 排水泵控制柜
排水泵控制柜可控制一臺或多臺水泵，一般是一用一備，互為備用，工作泵故障時備用泵自動投入。由單液位或多液位控制還可以遠程控制。高水位啟動，低水位停泵，超高同啟，自動輪換等。并設有工作狀態(手動、自動)選擇開關，信號指示及反饋?！ ?/span>
變頻水泵控制柜技術參數：
1、直接啟動控制柜
控制電機功率：0.37-15KW;
控制電壓：380V;
控制水泵臺數：1-4臺?！ ?/span>
2、星三角降壓啟動控制柜
控制電機功率：15-160KW;
控制電壓：380V;
控制水泵臺數：1-5臺。
3、自耦降壓啟動控制柜
控制電機功率：15-160KW;
控制電壓：380V;
控制水泵臺數：1-5臺。
4、軟啟動、變頻調速控制柜
控制電機功率：0.18-250KW;控制電壓：380V;
控制電機臺數：1-7臺;
壓力控制精度:0.02MPa或-0.02MPa
5、使用條件
供電電源：市電、自備電網、柴油發電機組;三相交流380V,(-10%，+15%),50HZ
變頻水泵控制柜適用電機：
變頻異步電機
起動頻率：可作頻繁起動，建議每小時不超過20次
防護等級：IP41或IP20
水泵控制柜環境條件：
海拔不超過2000米(超過2000米應降容使用)、環境溫度在-25℃--- +40℃之間、相對濕度不超過95%，無凝露。振動小于0.5G
